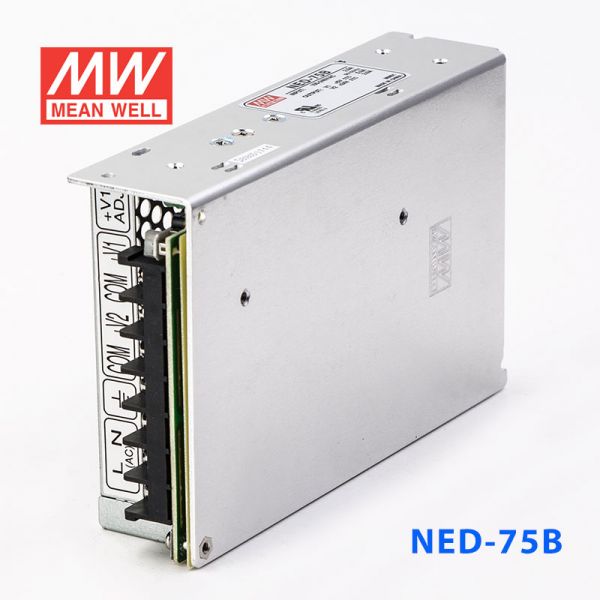

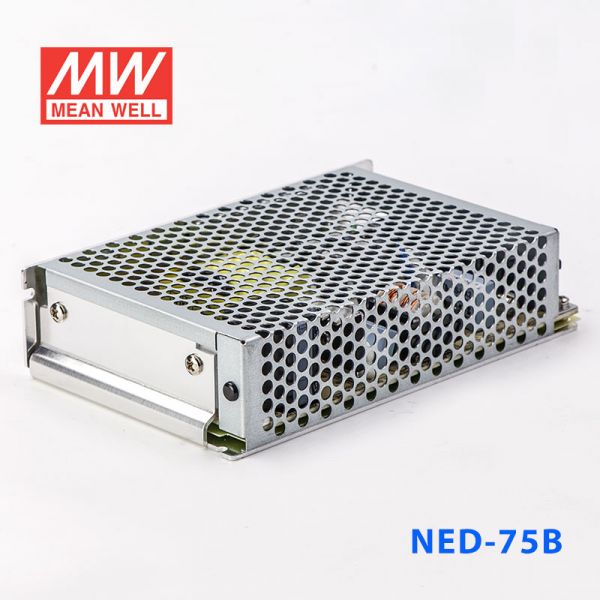

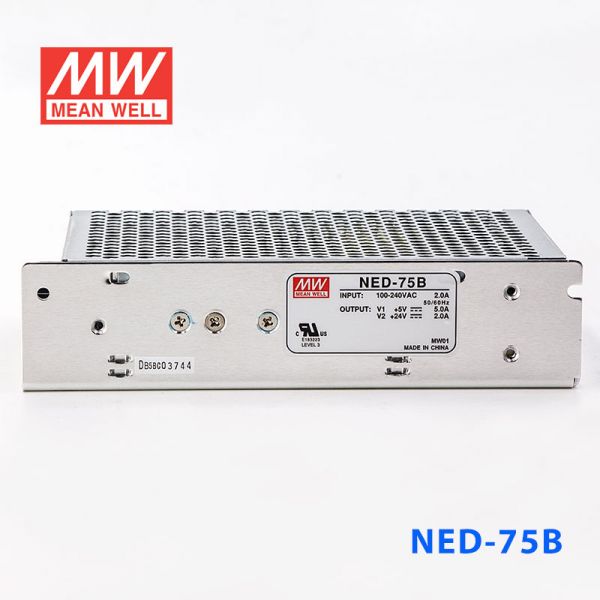

NED-75B 75W 5V 6A +24V 3A双路输出明纬开关电源

作者:admin 时间:2010-11-10 来源:http://www.xlt-tec.com

产品介绍产品参数问题咨询

输出
额定功率 73W
启动,上升时间 500ms,30ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间 50ms/230VAC 10ms/115VAC(满载时)
输出(通道1)
直流电压 5V
额定电流 5A
电流范围 1~6A
纹波与噪音 80mVp-p
电压调整范围 CH1:4.75~5.5V
电压精度 ±2.0%
线性调整率 ±0.5%
负载调整率 ±1.5%
输出(通道2)
直流电压 24V
额定电流 2A
电流范围 0.2~3A
纹波与噪音 200mVp-p
电压调整范围 CH1:4.75~5.5V
电压精度 ±6.0%
线性调整率 ±1.0%
负载调整率 ±3.0%
输入
电压范围 88~264VAC或120~370VDC(承受300VAC浪涌输入5S,无损坏)
频率范围 47~63Hz
效率 81%
交流电流 1.5A/115VAC 0.9A/230VAC
浪涌电流 冷启动:45A
漏电流 <2mA/240VAC
保护
过负载 额定输出功率的110%~150%;保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压 CH1:5.75~6.75V;保护模式:关闭输出,重启可恢复
环境
工作温度 -20~+60℃(请参考“减额曲线”)
工作湿度 20~90% RH,无冷凝
储存温度,湿度 -40~+85℃,10~95%RH
温度系数 ±0.03%/℃(0~45℃)
耐震动 10~500Hz, 2G 10分钟/周期, X,Y,Z轴各60分钟
安规
安全规范 UL60950-1,CB(IEC60950-1)认证通过
耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗 I/P-0/P I/P-FG O/P-FG:100M Ohms / 500VDC/25℃/70%RH
电磁干扰 符合 EN55022 (CISPR22)Class B.EN61000-3-2,-3
电磁耐受 符合 EN61000-4-2, 3, 4, 5, 6, 8, 11,EN55024,EN61000-6-1,A级轻工业标准
物理参数
尺寸(长x宽x高) 159x97x38mm
重量 553g
其他
MTBF ≥381.3K hrs. MIL-HDBK-217F (25℃)
包装 0.52公斤,每箱30台/16.6公斤,0.0275立方米
