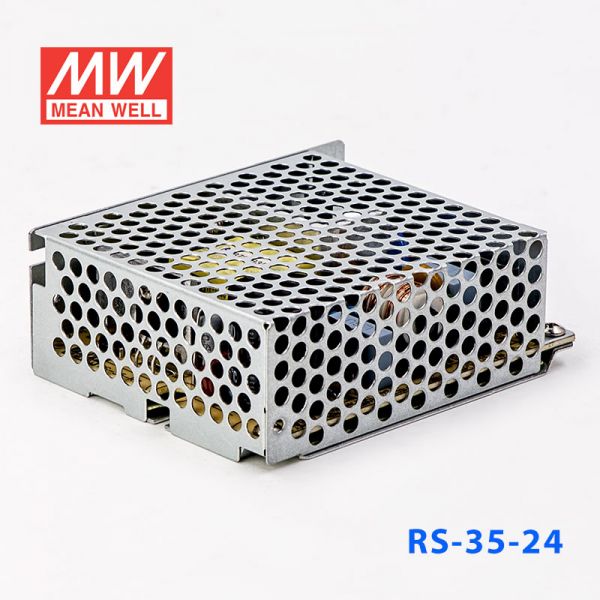

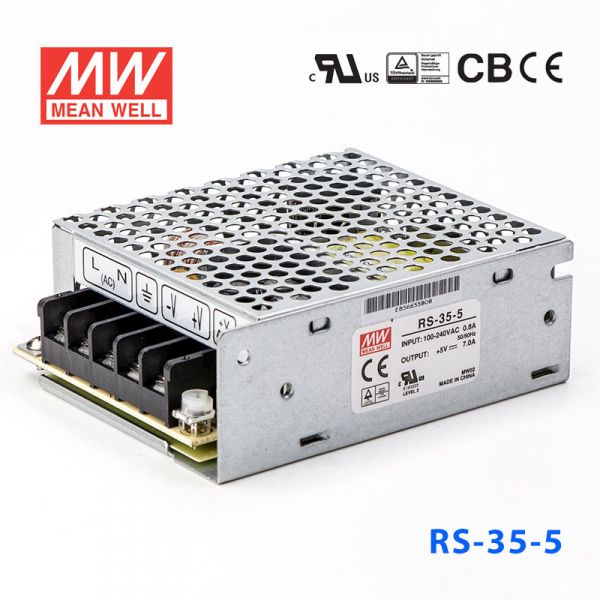

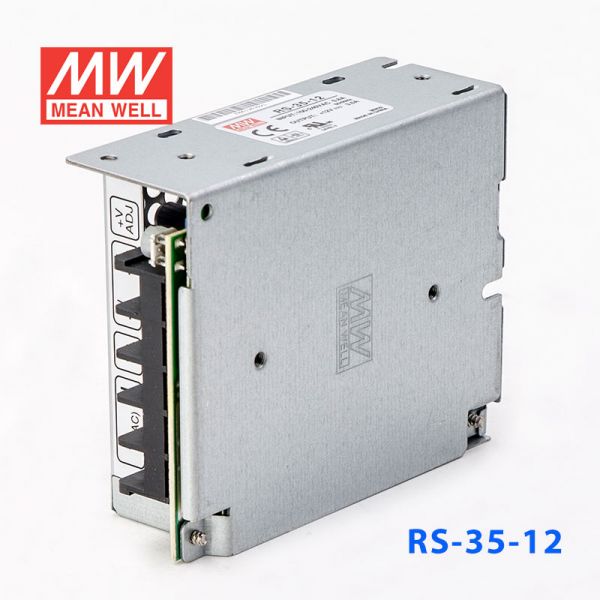

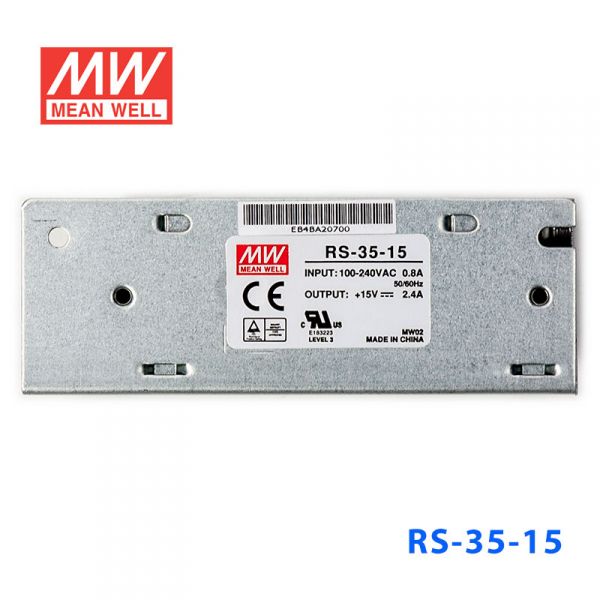

RS-35-3.3/5/12/15/24/48 35W 单路输出明纬开关电源

作者：admin 时间：2006-11-06 来源：http://www.xlt-tec.com

输出
直流电压	3.3V
额定电流	7A
电流范围	0~7A
额定功率	23.1W
纹波与噪音	80mVp-p
电压调整范围	2.9V~3.6V
电压精度	±3.0%
线性调整率	±0.5%
负载调整率	±2.0%
启动/上升时间	500ms,30ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间	80ms/230VAC 15ms/115VAC(满载时)
输入
电压范围	88~264VAC或125~373VDC（承受300VAC浪涌输入5S，无损坏）
频率范围	47~63Hz
效率	73%
交流电流	0.8A/115VAC 0.55A/230VAC
浪涌电流	冷启动：36A/230VAC
漏电流	<2mA/240VAC
保护
过负载	额定输出的110%~150%；保护模式：打嗝模式，负载异常条件移除后可自动恢复
过电压	3.8V~4.45V,保护模式：打嗝模式，电压异常条件移除后可自动恢复
环境
工作温度	-25~+70℃（请参考负载减额曲线）
工作湿度	20~90% RH,无冷凝
储存温度，湿度	-40~+85℃, 10-95% RH
温度系数	±0.03%/℃（0~50℃)
耐抗震	10~500Hz, 5G 10分钟/周期, X,Y,Z轴各60分钟
安规
安全规范	UL60950-1, TUV EN60950-1 认证通过
耐压	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗	I/P-0/P I/P-FG O/P-FG:100M Ohms / 500VDC
电磁兼容发射	符合 EN55022 (CISPR22) Class B
电磁兼容抗扰度	符合 EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204，EN61000-6-2(EN50082-2), A级轻工业标准
谐波电流	符合 EN61000-3-2,3
物理参数
尺寸(长x宽x高)	99x82x36mm
重量	311g
其他
MTBF	≥249K hrs. MIL-HDBK-217F (25℃)
包装	0.3公斤,每箱45台/14公斤,0.83立方米
