大功率经济型SE

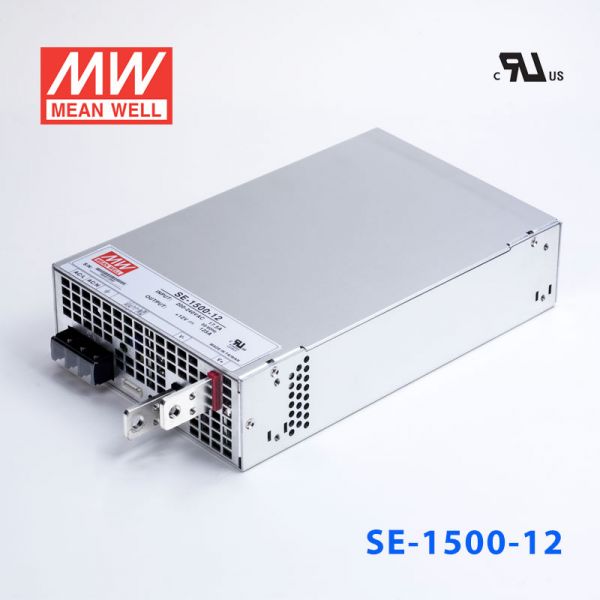

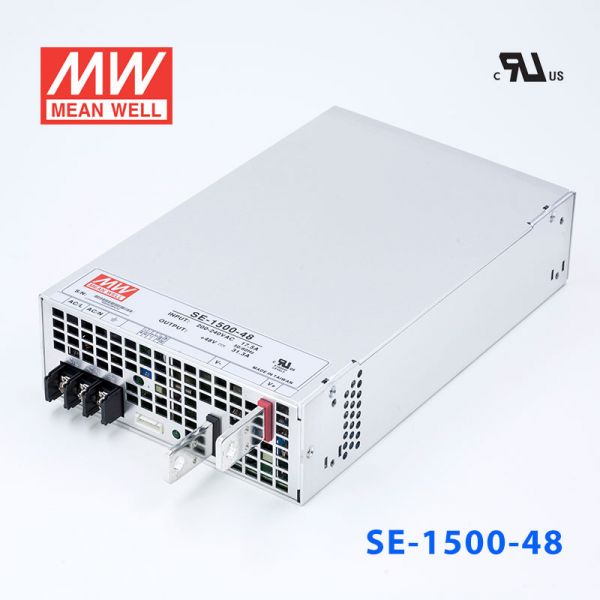

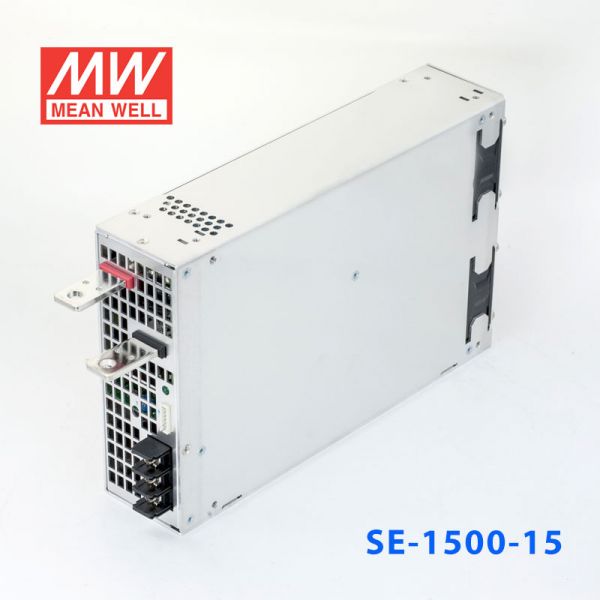

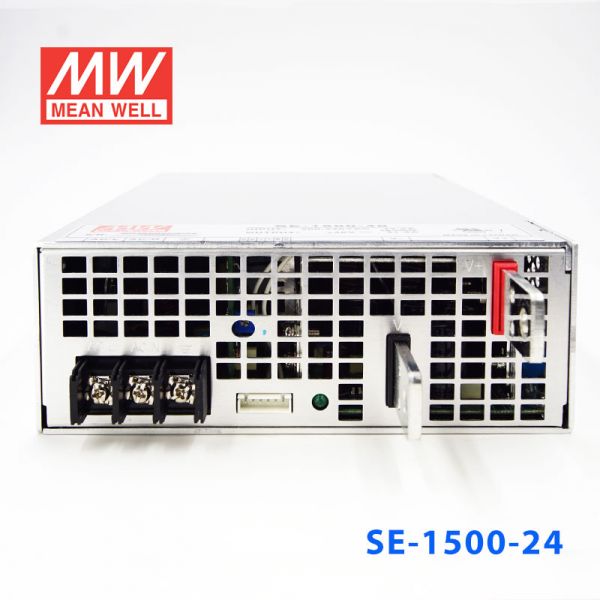

SE-1500-5/12/15/24/27/48单路输出大功率明纬开关电源

作者：admin 时间：2008-11-04 来源：http://www.xlt-tec.com

输出
直流电压	5V
额定电流	300A
电流范围	0~300A
额定功率	1500W
纹波与噪音	150mVp-p
电压调整范围	3.3~5.5V
电压精度	±2.0%
线性调整率	±0.5%
负载调整率	±2.0%
启动/上升时间	150ms,12ms/230VAC(满载时)
保持时间	26ms/230VAC(满载时)
输入
电压范围	180~264VAC或254~370VDC
频率范围	47~63Hz
效率	81%
交流电流	17.5A/230VAC
浪涌电流	60A/230VAC
漏电流	<3.5mA/240VAC
保护
过负载	额定输出功率的105%~125%；保护模式：关闭输出，电源重启后恢复
过电压	5.75~6.75V,保护模式：关闭输出，电源重启后可恢复正常输出
过温度	95℃±5℃（5V);85℃±5℃（12，15V);80℃±5℃（24V);75℃±5℃（27，48V)(TSW1,检测输出二级管的散热器），保护模式：关闭输出，温度恢复正常后可自动恢复
环境
工作温度	-20~+70℃（请参考“减额曲线”）
工作湿度	20~90% RH,无冷凝
储存温度，湿度	-40~+85℃, 10-95% RH
温度系数	±0.05%/℃（0~50℃)
耐抗震	10~500Hz, 2G 10分钟/周期, X,Y,Z轴各60分钟
安规
安全规范	UL60950-1 认证通过
耐压	I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗	I/P-0/P I/P-FG O/P-FG:100M Ohms / 500VDC 70%RH
功能
遥控	RC+/RC-:0~0.8V启动;4~10V关机
DC OK信号	PSU开启：3.3~5.6V;PSU关闭：0~1V
物理参数
尺寸(长x宽x高)	278x177.8x63.5mm
重量	3550g
其他
MTBF	≥134.5K hrs. MIL-HDBK-217F (25℃)
包装	3.3公斤,每箱4台/14.2公斤,0.0323立方米
